Descrizione
Cerniera a vite di alta qualità in 2 pezzi, realizzata in acciaio inox massiccio SUS304 (V2A o 1.4301), superficie: lucidata lucida, B-1059-5 (10661), dimensioni: 38 mm (1-1/2″), capacità di carico: 4,5 kg (10 lbs)
Applicazione:
Cerniera robusta e piatta per porte delle macchine, portelli di manutenzione e molto altro.
La cerniera a vite B-1059-5 (10661) collega porte o portelli a una carrozzeria o a un telaio, permettendo un movimento rotazionale facile e permanente.
Il design piatto è particolarmente adatto per applicazioni avvitate su alloggiamenti, coperture macchine e armadi.
L’acciaio inossidabile SUS304 offre una buona resistenza alla corrosione, rendendo la cerniera adatta a ambienti umidi o più impegnativi.
La superficie lucida garantisce un aspetto pulito e di alta qualità e rende la pulizia più semplice.
4 fori scavati permettono un fissaggio stabile, permettendo alle teste delle viti di essere in gran parte a filo con le pale della cerniera.
Quando si utilizzano due cerniere verticalmente, il peso di riferimento della porta può arrivare fino a 4,5 kg (10 lbs) per una dimensione della porta di 500 mm (19-11/16″) x 250 mm (9-27/32″).
Le cerniere piatte di alta qualità B-1059-5 sono ideali, tra le altre cose:
- Porte di recinzione
- Coperchi macchine
- Involucro in acciaio inossidabile
- Armadietti di controllo
- Flap del dispositivo
- Ante dei mobili
- Porte per macchine
- Portelli di manutenzione
Materiale:
- Le cerniere piatte B-1059-5 sono realizzate in acciaio inossidabile massiccio SUS304 (V2A o 1.4301)
- L’acciaio inox SUS304 si distingue per la sua elevata resistenza alla corrosione e durata, il che lo rende ideale per ambienti impegnativi
- Inoltre, offre un’interfaccia attraente, moderna e facile da mantenere
Superficie:
- Lucido lucido
- Superfici lucide e lucide lucide su accessori e componenti dei mobili migliorano l’estetica e conferiscono loro un aspetto elegante e di alta qualità
- Inoltre, la superficie liscia facilita la pulizia e garantisce una minore adesione di sporco e sporco
Montaggio:
- L’attacco è fatto con 4 viti svasate in acciaio inox V2A, circa ⌀3,5 mm (non incluso)
- La cerniera piatta ha 4 fori di montaggio con lavandino
- La cerniera piatta viene prima allineata con la porta o la patta e il telaio nella posizione desiderata
- I 4 punti di fissaggio sono segnati secondo il modello dei fori e, a seconda del materiale utilizzato, pre-forati o filettati
- La cerniera viene poi fissata con viti adaniate adatte
- Per un’installazione visivamente pulita, le teste delle viti dovrebbero essere il più possibile a filo nei lavandoli
- Prima della stretta finale, bisogna verificare se la porta o la patta possono essere mosse liberamente e senza rinforzi
Proprietà:
- Peso: 8 g (per 2 pezzi: 16 g)
- Capacità di carico (capacità di carico): 4,5 kg (10 lbs) – per 2 pezzi
- Dimensioni: 38 mm (1-1/2″)
- Disponibile in 5 misure: 38 mm, 51 mm, 64 mm, 76 mm e 89 mm
- Facile installazione, stabile
- Spessore del materiale 0,8 mm (1/32″)
- 4 fori di montaggio incassati
- Fori di montaggio con ⌀4,5 mm
- Affondatura con ⌀5,5 mm
- Perno di cerniera con ⌀3 mm
- Rullo a cerniera con diametro esterno di ⌀04,8 mm
- Cinque segmenti congiunti
- Porta di riferimento per la specifica di peso: 500 mm (19-11/16″) x 250 mm (9-27/32″)
- Adatto a diverse applicazioni di porte e alette
- Lucido lucido
- Resistente alle intemperie, alla ruggine o alla corrosione
- Alta qualità del marchio TAKIGEN®

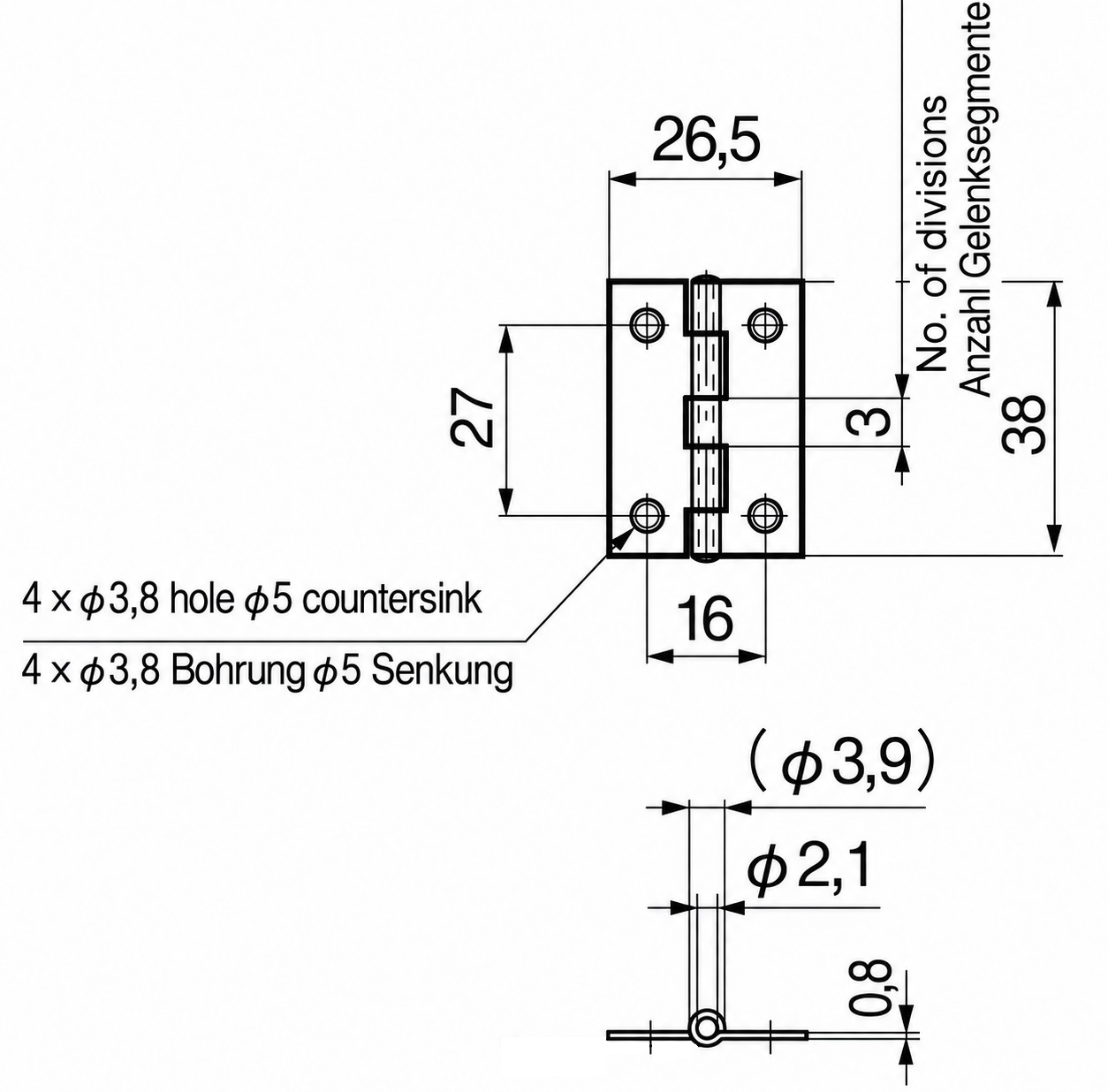

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.
Le dimensioni:
- Lunghezza: 38 mm (1-1/2″)
- Larghezza: 26,5 mm (1-3/64″)
- Spessore del materiale: 0,8 mm (1/32″)
- Dimensione del foro stenopeico: 27 mm (1-1/16″)
- Numero di segmenti di giunzione: 3
Incluso nella consegna:

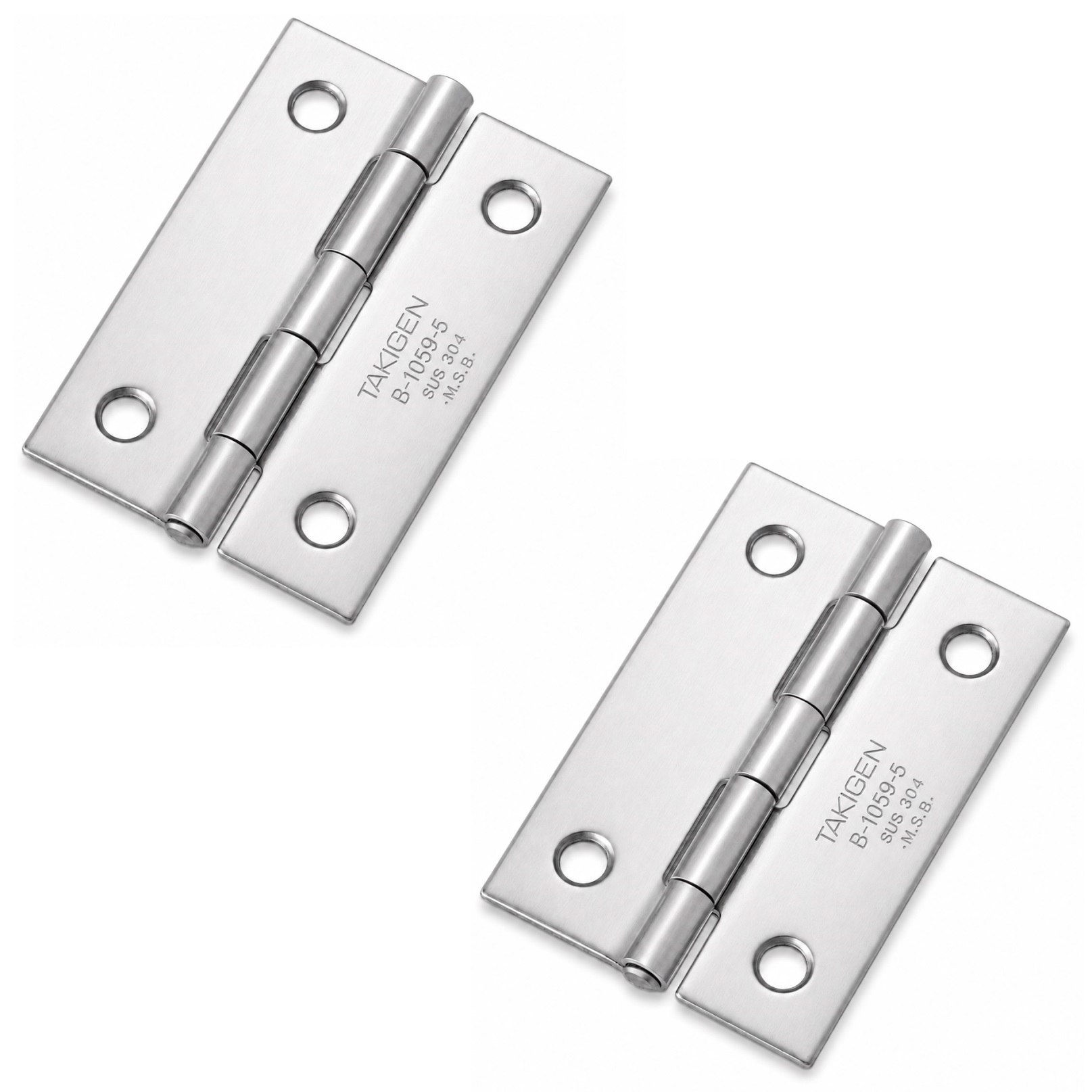

- 2 pezzi B-1059-5 (10661) con cerniera piatta realizzata in acciaio inox massiccio SUS304, lucidata lucida, 38 mm (1-1/2″)
- Questo articolo non include le viti di montaggio
Numeri di riferimento del produttore:
- ID articolo: 10661
- Numero dell’oggetto: B-1059-5
Produttore: TAKIGEN (Giappone)
