Descrizione

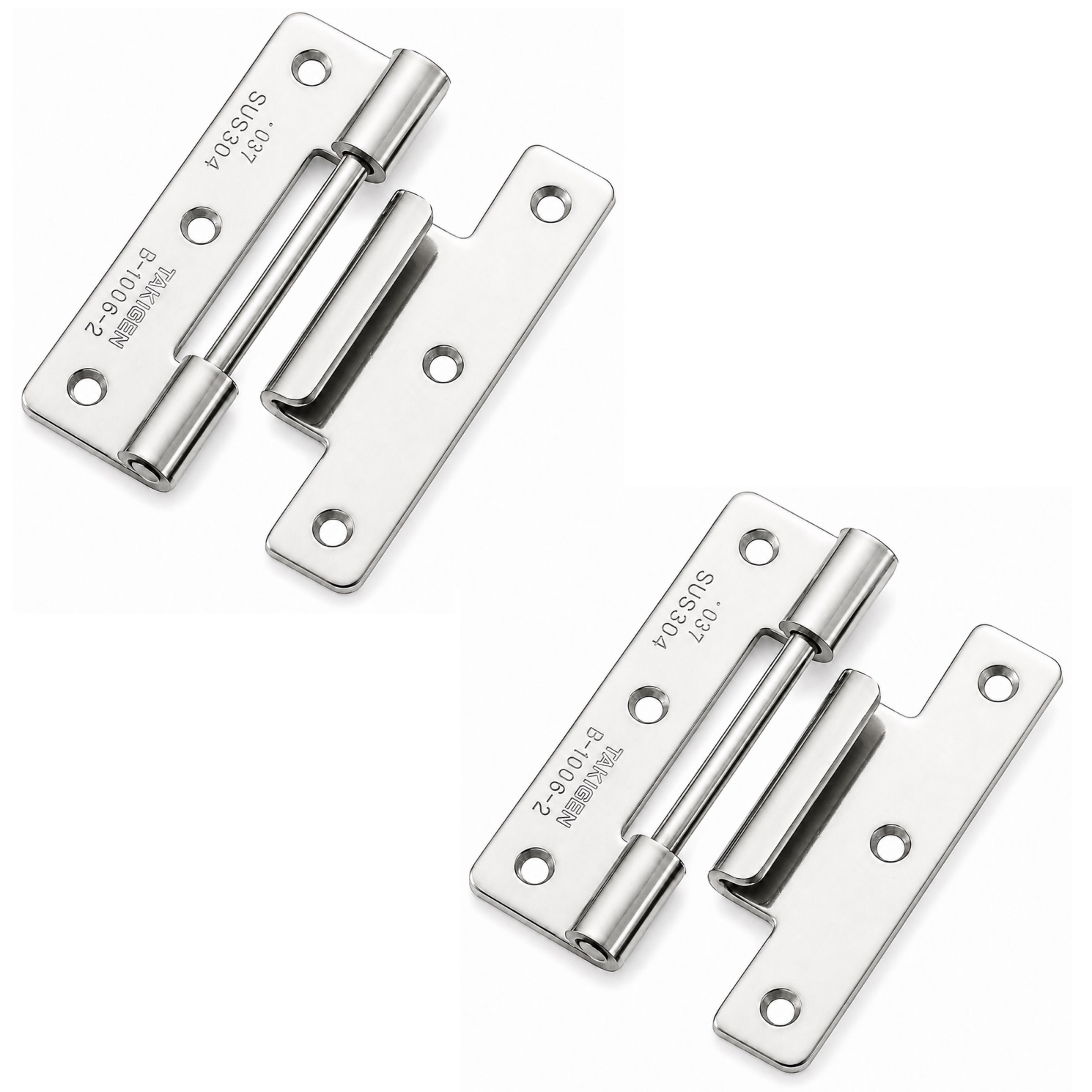

2 pezzi di cerniera robusta e di alta qualità, realizzata in acciaio inox solido SUS304 (V2A o 1.4301), superficie: lucidata lucida, B-1006-2 (10576), altezza: 50 mm (1-31/32″), capacità di carico: 6 kg (14 lbs)

Applicazione:

Cerniera robusta per portelli di navigazione, portelli di manutenzione e molto altro.

La cerniera sconnessa B-1006-2 (10576) collega una porta o una patta al telaio e permette un movimento rotazionale fluido.

La sua costruzione a spina a spina centralmente divisa permette di rimuovere la parte mobile con un angolo di apertura di 90° o superiore senza smontare le viti di fissaggio.

Questo permette di effettuare più rapidamente lavori di manutenzione, pulizia e sostituzione di porte o coperture.

Il materiale SUS304 offre un’elevata resistenza alla corrosione ed è particolarmente adatto per sistemi umidi, igienicamente impegnativi o all’aperto.

Il lucidante lucido garantisce una superficie pulita e facilita la pulizia.

Quando montata verticalmente a coppie, la cerniera è progettata per una massa di riferimento della porta di 6 kg (14 lbs).

Le cerniere di punta di alta qualità del B-1006-2 sono ideali, tra le altre cose:

• Porta di manutenzione
• Coperchi macchine
• Robot per alimenti
• Unità esterne
• Porte di recinzione
• Armadietti di controllo
• Flap di servizio
• Porte delle navi
• Portelli di manutenzione

Materiale:

• Le cerniere di punta del B-1006-2 sono realizzate in acciaio inox massiccio SUS304 (V2A o 1.4301)
• L’acciaio inox SUS304 si distingue per la sua elevata resistenza alla corrosione e durata, il che lo rende ideale per ambienti impegnativi
• Inoltre, offre un’interfaccia attraente, moderna e facile da mantenere

Superficie:

• Lucido lucido
• Superfici lucide e lucide lucide su accessori e componenti dei mobili migliorano l’estetica e conferiscono loro un aspetto elegante e di alta qualità
• Inoltre, la superficie liscia facilita la pulizia e garantisce una minore adesione di sporco e sporco

Montaggio:

• L’attacco viene effettuato con viti stambassate M3 da 6 mm (15/64″), oppure con viti in legno scurato in acciaio inox da 6 mm (15/64″) (non incluse)
• La cerniera a spina B-1006-2 (10576) ha 6 fori di montaggio
• La distanza tra i fori di montaggio è di 20 mm (25/32″)
• Innanzitutto, le posizioni di fissaggio sulla porta o sulla patta e sul telaio devono essere segnate e entrambe le due due parti della cerniera devono essere allineate esattamente
• La cerniera del poster viene poi fissata al substrato tramite i 6 fori di montaggio con viti M3 soffiate
• Per legno o materiali a base di legno, si possono invece usare viti per legno scavata con diametro compreso tra ⌀3 e ⌀3,1 mm
• Poi le due due cerniere vengono incastrate insieme con un angolo di apertura di almeno 90°
• Infine, bisogna verificare se la porta può essere spostata facilmente e se entrambi gli assi delle cerniere siano accuratamente allineati tra loro

Proprietà:

• Peso: 30 g (per 2 pezzi: 60 g)
• Capacità di carico (capacità di carico): 6 kg (14 lbs) – per 2 pezzi
• Altezza: 50 mm (1-31/32″)
• Disponibile in 5 misure: 30 mm, 36 mm, 40 mm, 50 mm e 64 mm
• Facile installazione, stabile
• Costruzione staccabile in due pezzi
• Spessore del materiale: 1,5 mm (1/16″)
• 6 fori svasati per viti M3
• Perno della cerniera da ⌀3 mm (1/8″)
• Adatto per applicazioni interne ed esterne
• Conforme a RoHS10
• Può essere sganciato da un angolo di apertura di 90°
• Costruzione a separazione centrale
• Adatto per viti di montaggio M3
• Adatto per la tecnologia in cucina e alimentare
• Adatto per applicazioni marittime
• Design compatto e piatto
• La porta o la patta possono essere rimosse senza svitare
• Lucido lucido
• Resistente alle intemperie, alla ruggine o alla corrosione
• Alta qualità del marchio TAKIGEN®

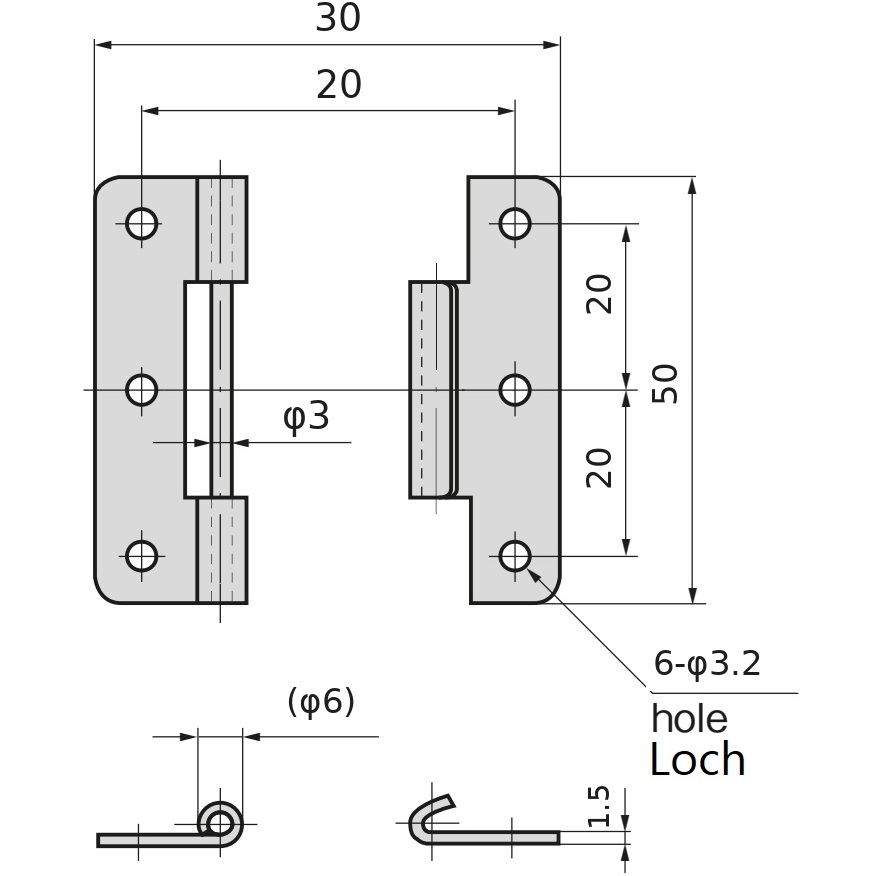

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.

Le dimensioni:

• Altezza totale della cerniera di sollevamento: 50 mm (1-31/32″)
• Larghezza: 30 mm (1-3/16″)
• Diametro del perno della cerniera: ⌀3 mm (1/8″)



Incluso nella consegna:

• Cerniera sollevabile B-1006-2 (10576) in acciaio inossidabile massiccio SUS304, lucidata lucidamente, 50 mm (1-31/32″)
• Questo articolo non include le viti di montaggio

Numeri di riferimento del produttore:

• ID articolo: 10576
• Numero dell’articolo: B-1006-2
• Numero GTIN (EAN, UPC): 0618455525902

Produttore: TAKIGEN (Giappone)
