Descrizione

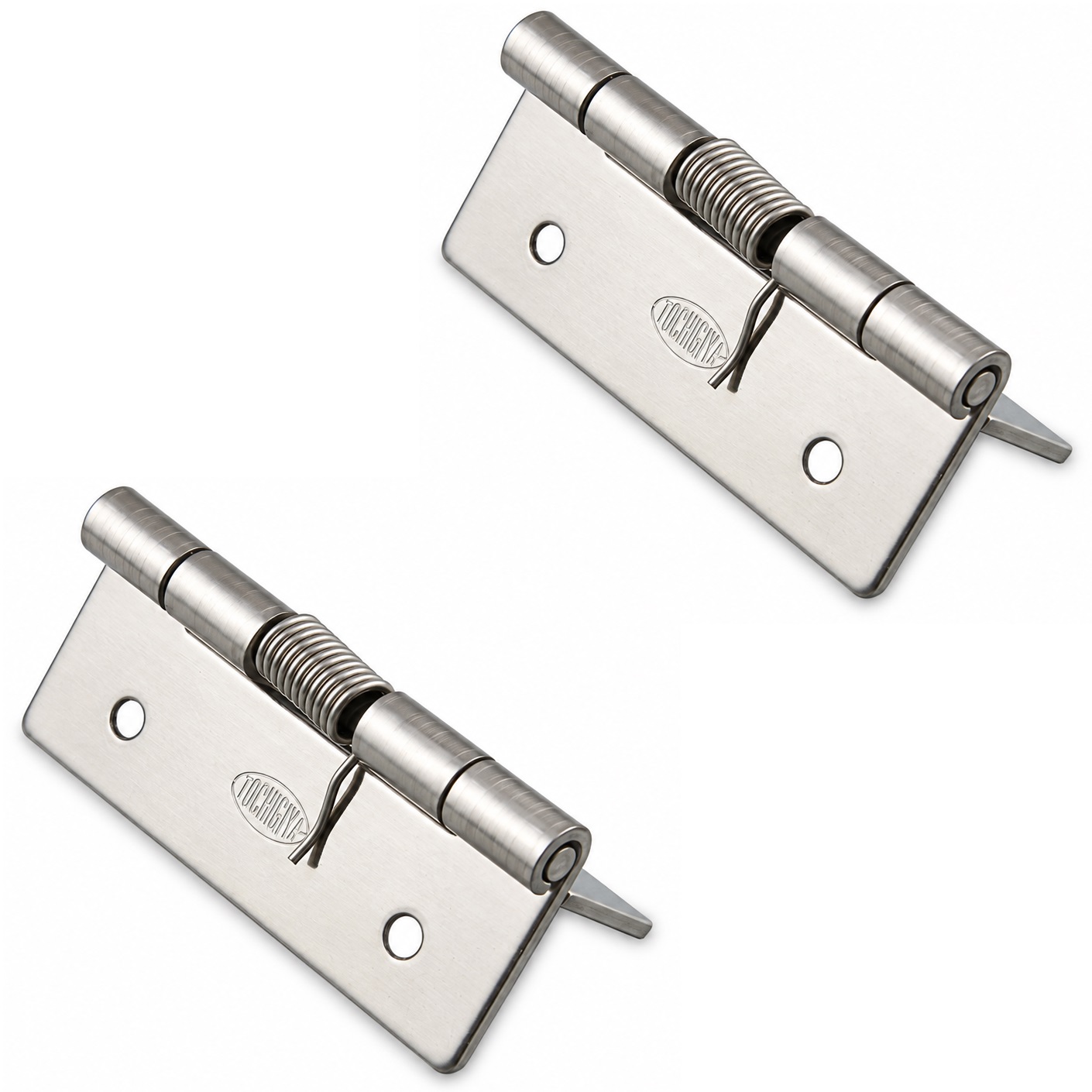

2 pezzi a banda molla di alta qualità, coppia: 12,3 N·m, realizzati in acciaio inox massiccio SUS304 (V2A o 1.4301), superficie: naturale (non lavorato), TH-61SUS-3, dimensioni: 38 mm (1-1/2″)

Applicazione:

Cerniera robusta a molla per le alette dell’attrezzatura, porte della casa, coperture e molto altro.



La cerniera a molla TH-61SUS-3 supporta l’apertura automatica di alette e porte leggere tramite una molla integrata nel perno della cerniera.

La forza della molla agisce nella direzione dell’apertura e quindi supporta l’oscillazione verso l’alto dei componenti in movimento.

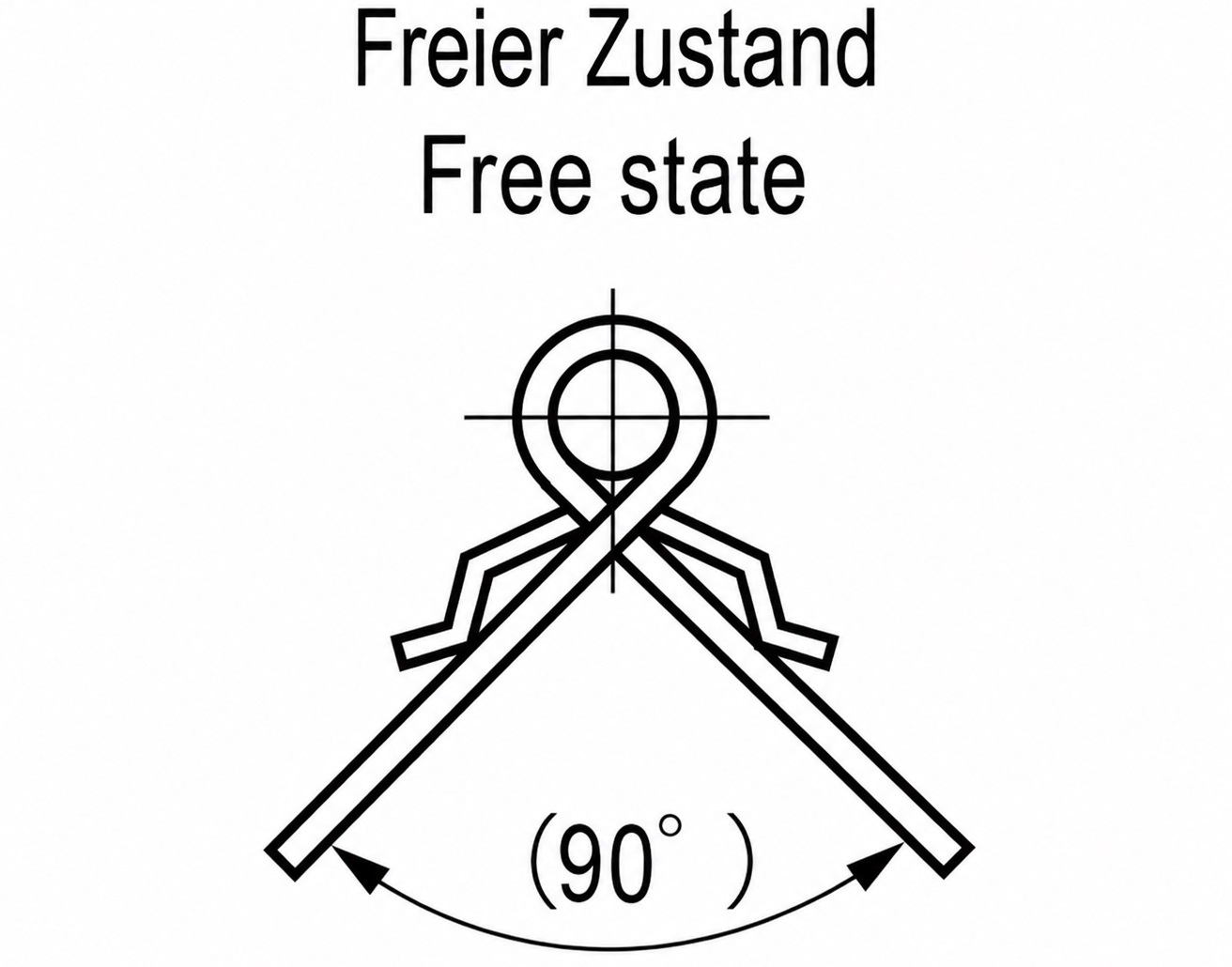

In posizione libera, la cerniera si trova a 90°, il che la rende particolarmente adatta per alette di apparecchiature, coperture e porte di involucro.

Realizzata interamente in SUS304, la costruzione offre un’elevata resistenza alla corrosione ed è adatta anche a condizioni operative più impegnative e ad applicazioni tecniche di lunga durata.

Quattro fori di montaggio permettono un montaggio a vite facile e sicuro.

Le dimensioni compatte di 38 mm (1-1/2″) x 51 mm (2-1/64″) permettono di integrare la cerniera a molla nei progetti di dispositivi, alloggiamenti e macchine per risparmiare spazio.

Le cerniere a molla TH-61SUS-3 di alta qualità sono ideali, tra le altre cose:

• Portelli di manutenzione
• Involucri per macchine
• Attrezzature per ufficio
• Dispositivi di comunicazione
• Strumenti di misura
• Flap del dispositivo
• Porte di recinzione
• Cover

Materiale:

• Le cerniere a molla TH-61SUS-3 sono realizzate in acciaio inox massiccio SUS304 (V2A o 1.4301)
• L’acciaio inox SUS304 si distingue per la sua elevata resistenza alla corrosione e durata, il che lo rende ideale per ambienti impegnativi
• Inoltre, offre un’interfaccia attraente, moderna e facile da mantenere

Superficie:

• Naturale (non trasformato)
• La superficie del materiale rimane visibile e non è coperta da un rivestimento aggiuntivo

Montaggio:

• Il fissaggio viene fatto con 4 viti a testa piatta M3 o viti a testa rotonda piatte, preferibilmente in acciaio inox (non incluso)
• La cinghia a molla TH-61SUS-3 ha 4 fori di montaggio
• Innanzitutto, i punti di montaggio devono essere segnati secondo il diagramma dei fori di 25 mm (63/64″) x 32 mm (1-17/64″) e devono essere preparati i fori di montaggio necessari
• La cerniera a molla viene quindi fissata alla superficie fissa con una foglia e all’aletta o porta mobile con l’altra foglia
• La direzione di installazione deve essere scelta in modo che la forza della molla agisca nella direzione desiderata dell’apertura
• Quattro viti M3 a testa a piante o viti con ⌀3 mm per superfici in legno sono adatte per l’aggancio
• Le viti sono serrate uniformemente senza deformare le ali della cerniera
• Infine, la patta deve essere spostata più volte e l’effetto di apertura desiderato della cerniera della molla deve essere verificato (per maggiori dettagli, vedi disegno dell’assemblaggio)



Proprietà:

• Coppia: 12,3 N·m
• Peso: 19 g (per 2 pezzi: 38 g)
• Dimensioni: 38 mm (1-1/2″)
• Disponibile con 4 coppie: 1,9 N, 8,8 N, 12,3 N e 12,8 N
• Facile installazione, stabile
• Forza della molla nella direzione dell’apertura
• Molla integrata nel perno della cerniera
• Posizione libera a 90°
• 4 fori di montaggio
• Fori di montaggio di ⌀3,2 mm (1/8″)
• Spessore del materiale: 1,5 mm (1/16″)
• Progetto compatto 38 mm (1-1/2″) x 51 mm (2-1/64″)

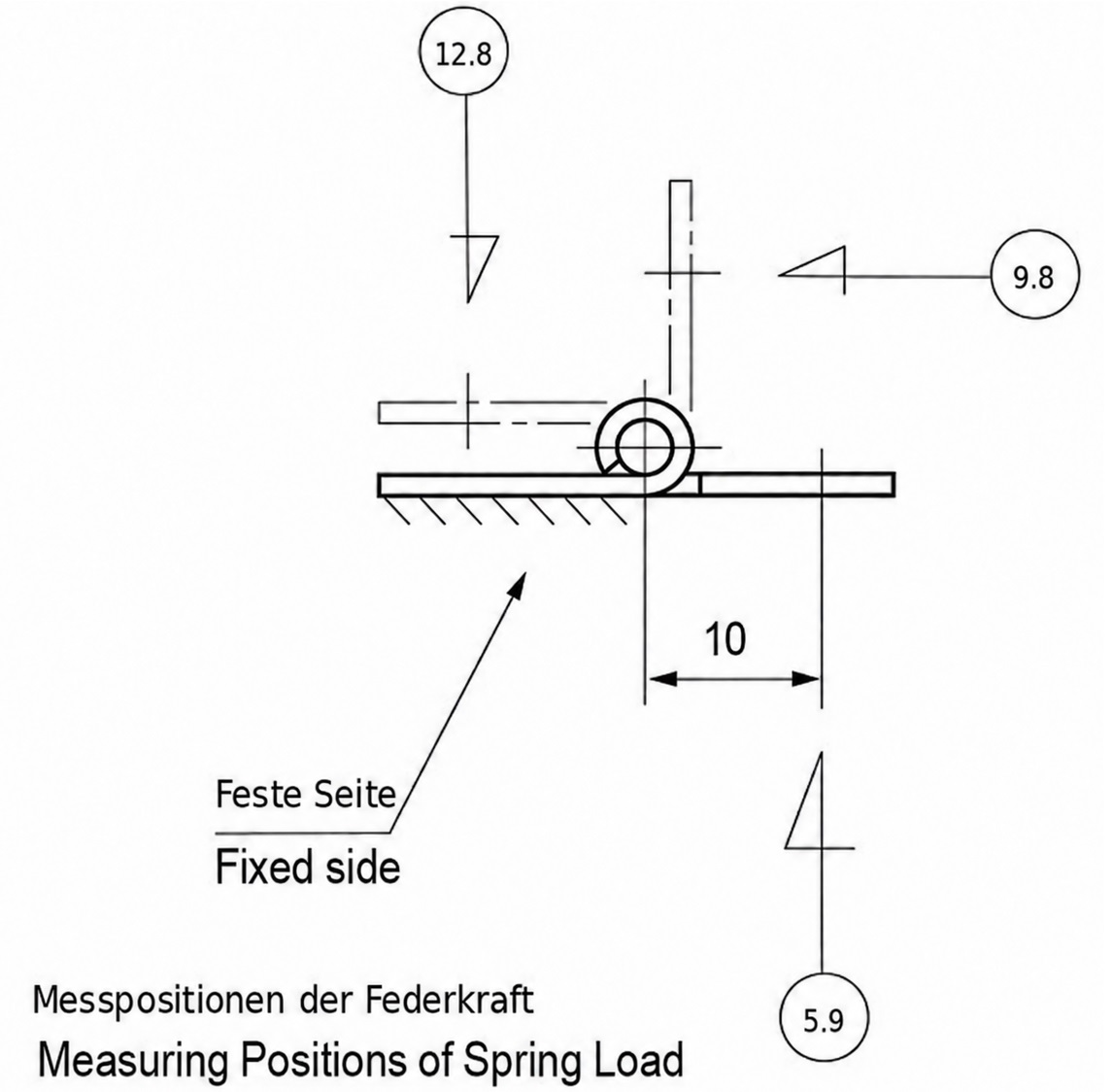

• Forza di riferimento della molla alla posizione a: 5,9 N (600 gf)
• Forza di riferimento della molla in posizione b: 9,8 N (1000 gf)
• Forza di riferimento della molla nella posizione c: 12,8 N (1300 gf)
• Adatto a porte e alette leggere
• Naturale (non trasformato)
• Resistente alle intemperie, alla ruggine o alla corrosione
• Alta qualità di marca di TOCHIGIYA®

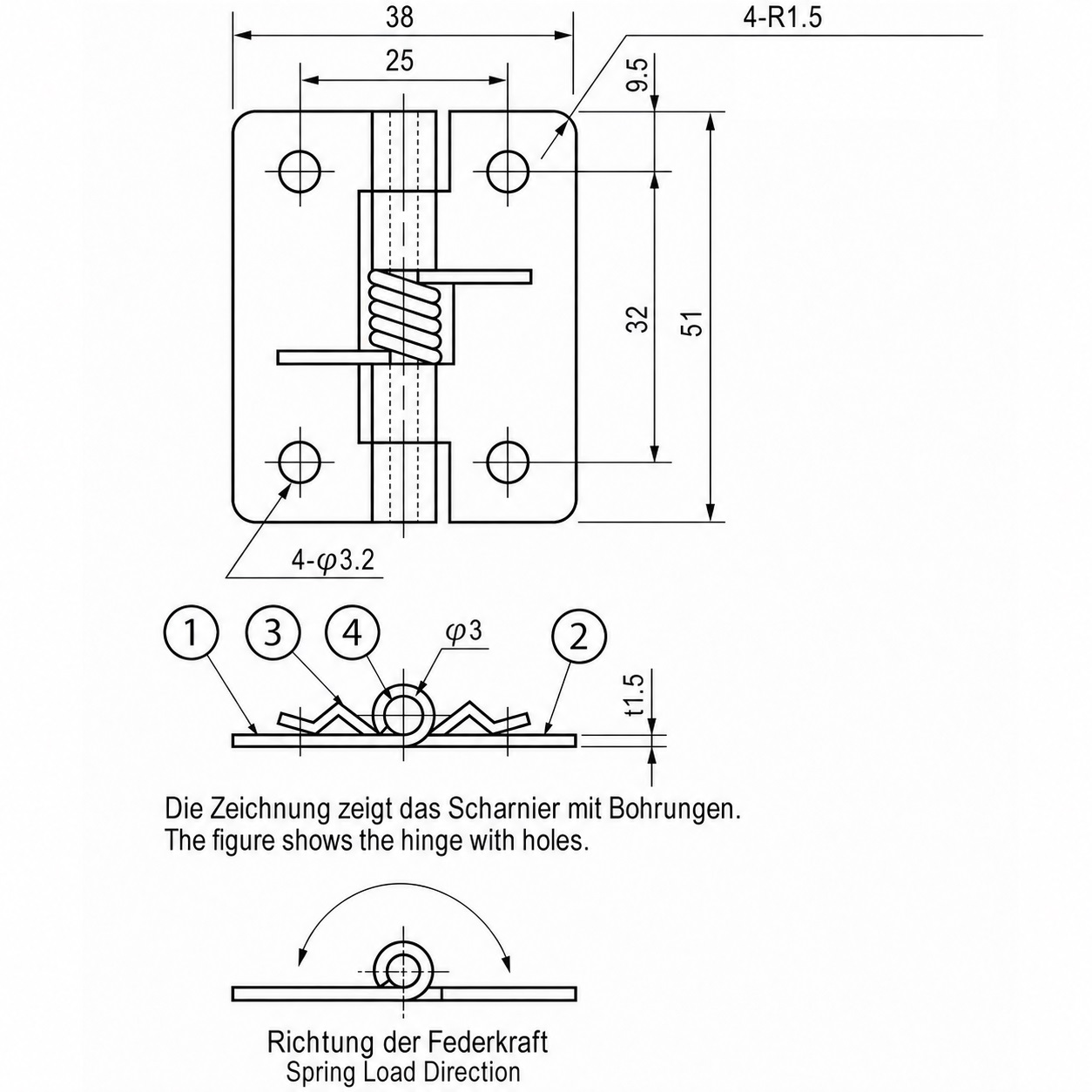

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.

Le dimensioni:

• Larghezza totale: 38 mm (1-1/2″)
• Altezza totale: 51 mm (2-1/64″)
• Spessore del materiale: 1,5 mm (1/16″)
• Distanza orizzontale tra i fori: 25 mm (63/64″)
• Distanza tra bordo superiore e centro del foratore: 3/8″ (9,5 mm)
• Distanza verticale tra i fori: 32 mm (1-17/64″)
• Fori di montaggio: 4 x ⌀3,2 mm (1/8″)
• Raggio d’angolo: R1,5 mm (1/16″)
• Perno della cerniera: ⌀3 mm (1/8″)
• Posizione autonoma: 90°



Incluso nella consegna:

• Cerniera a molla a 2 pezzi TH-61SUS-3 realizzata in acciaio inossidabile massiccio SUS304, naturale (non lavorato), 38 mm (1-1/2″)
• Questo articolo non include le viti di montaggio

Numeri di riferimento del produttore:

• ID articolo: TH-61SUS-3

Produttore: TOCHIGIYA (Giappone)
