Descrizione
2 cinghie per pentole in acciaio inossidabile di alta qualità, incluse. Piastre di montaggio in acciaio inossidabile di SUGATSUNE / LAMP® (Giappone)
Sovrapposizione (supporto: 19 mm)
Applicazione:
Queste cerniere per pentole in acciaio inossidabile di alta qualità sono appositamente progettate per stanze e ambienti con maggiore umidità. Le cerniere per mobili in acciaio inossidabile sono perfette per le seguenti applicazioni, tra le altre:
- Bagno, piscina
- Barca
- Camper, roulotte
- Albergo
- Industria alimentare
- Laboratorio o strutture mediche

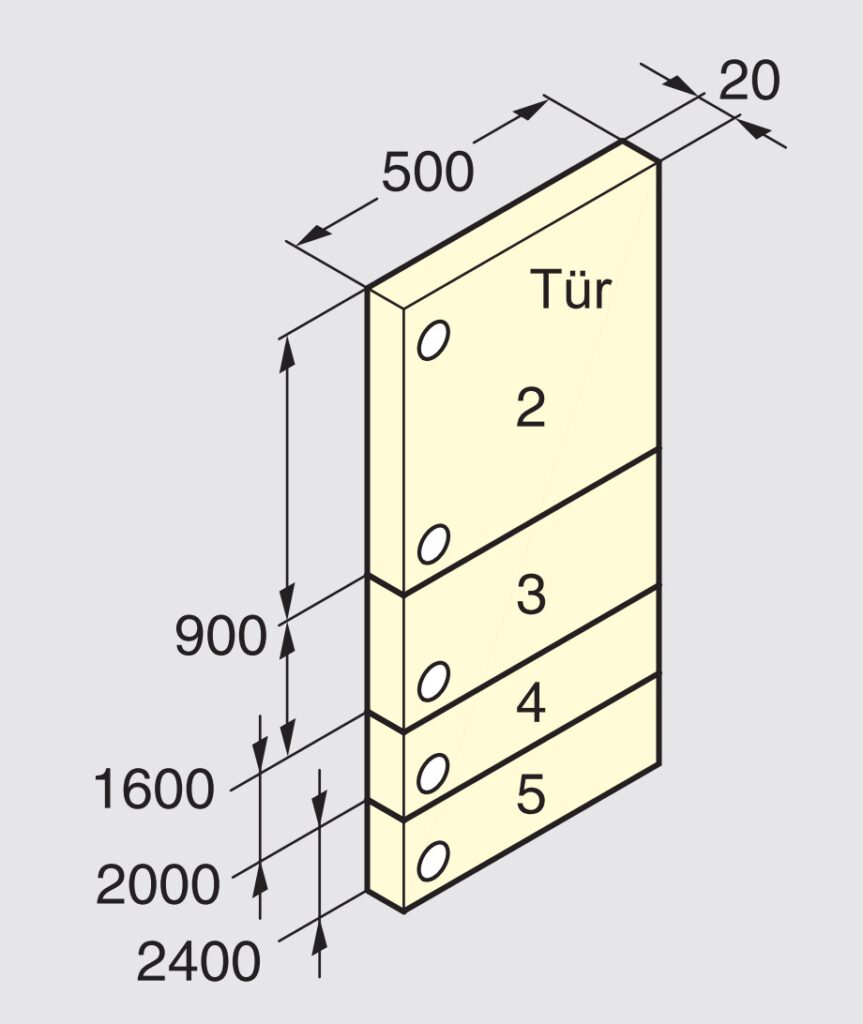

Quante cerniere nascoste sono necessarie per una porta, vedere la nostra raccomandazione di seguito.
Caratteristiche:

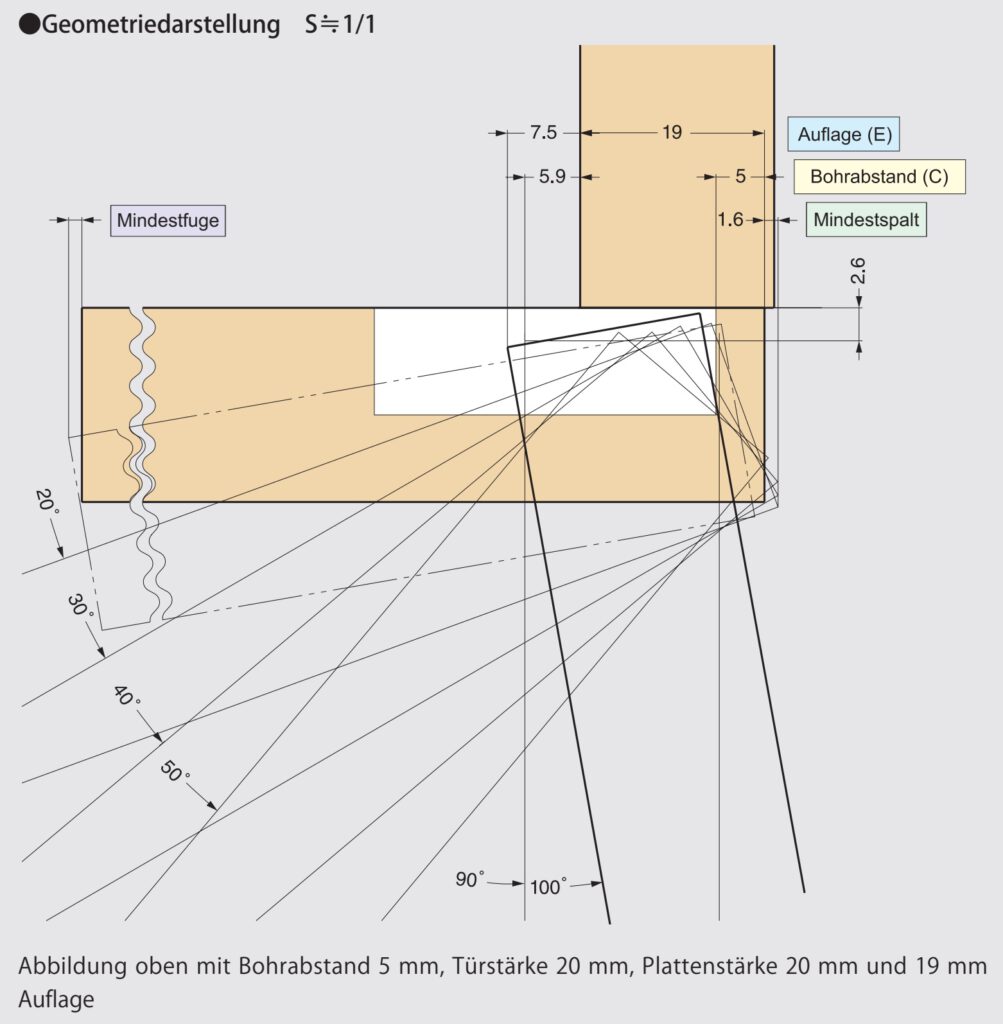

Per la schermata del movimento, vedere Rappresentazione della geometria .
- Resistente alla corrosione
- Materiale cerniera mobili: acciaio inox V2A (SUS304, AISI 304, 1.4301, X5CrNi18-10)
- Materiale piastra di montaggio: Acciaio inox V2A (SUS304, AISI 304, 1.4301, X5CrNi18-10)
- Sovrapposizione: 15 – 19 mm
- Dimensione della tazza della cerniera dei mobili(diametro della tazza): 35 mm
- Profondità del foro della tazza: 11 mm
- Montaggio a vite
Montaggio:
Per l’installazione è necessario un giunto minimo di 0,2 mm.
È richiesto un divario minimo. La distanza minima varia in base allo spessore della porta e alla distanza di foratura (C). Per la progettazione degli armadi, vedere le tabelle e i disegni seguenti.

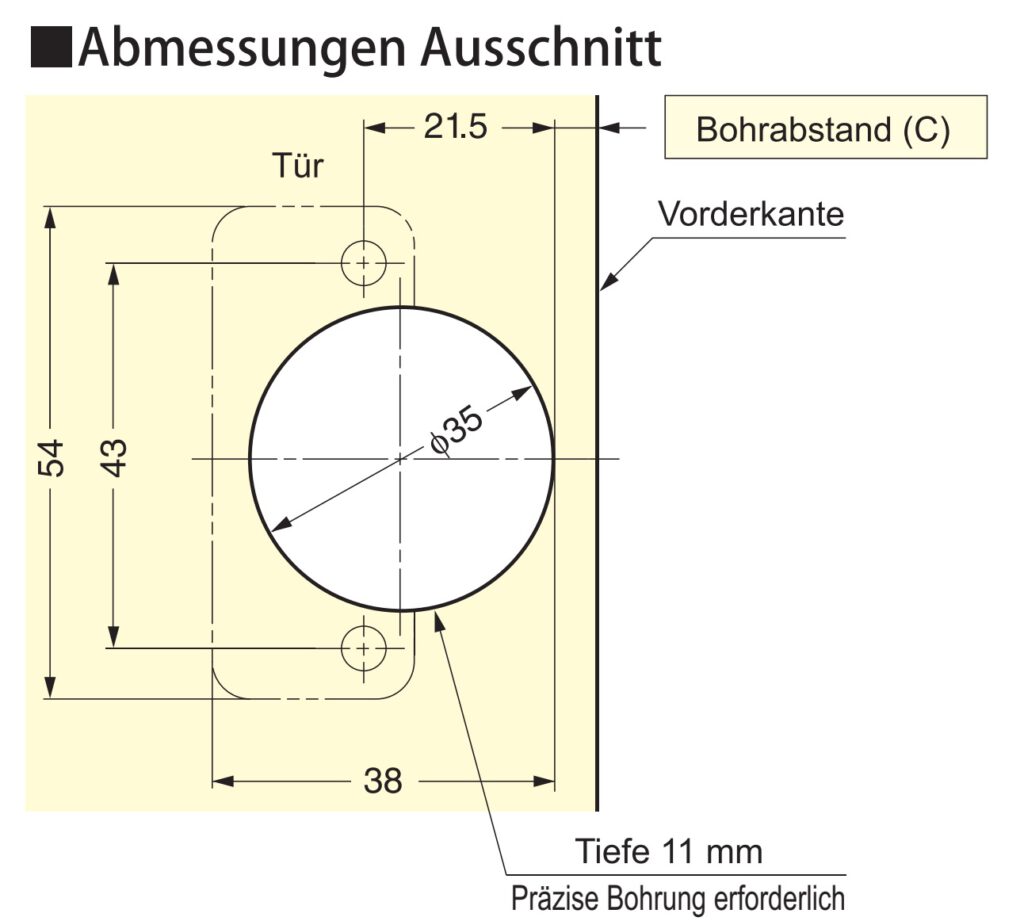

Per le dimensioni del foro della tazza, vedere il disegno .
Dimensioni:

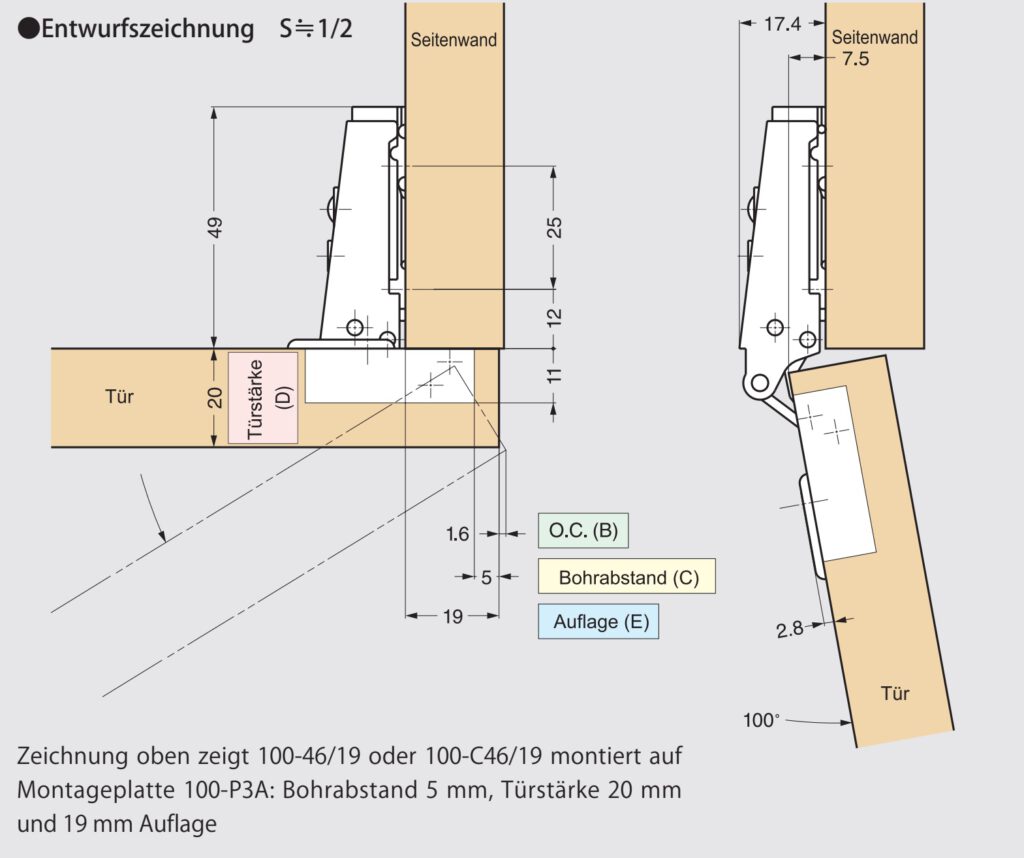

Per ulteriori dettagli vedere il disegno tecnico
- Lunghezza braccio cerniera: 49 mm
- Profondità coppa cerniera: 11 mm
Tabella degli impatti:
| Edizione (E) | 19 mm | 18 mm | 17 mm |
|---|---|---|---|
| Distanza di perforazione (C) | 5 mm | 4 mm | 3 mm |
Tabella delle distanze minime:
| Spessore della porta (D) | Distanza di perforazione (C) | ||
|---|---|---|---|
| 5 mm | 4 mm | 3 mm | |
| 15 | 0,5 | 0,5 | 0,4 |
| 16 | 0,6 | 0,6 | 0,6 |
| 17 | 0,9 | 0,8 | 0,8 |
| 18 | 1,1 | 1,1 | 1,0 |
| 19 | 1,4 | 1,3 | 1,3 |
| 20 | 1,7 | 1,6 | 1,6 |
| 21 | 2,1 | 2,0 | 1,9 |
| 22 | 2,5 | 2,4 | 2,3 |
Numero di riferimento del produttore:
| Parte | Descrizione dell’articolo | Numero di articolo |
|---|---|---|
| Cerniera a vaso senza bicchiere | 100-46/19 SUS304B | 160-073-865 |
| Cerniera a vaso con nottolino | 100-C46/19 SUS304B | 160-073-870 |
| Piastra di montaggio dritta | 100-P3A-SUS304B | 160-074-155 |
| Piastra di montaggio a croce | 100-P4A-32-SUS304B | 160-079-044 |
Costruttore: SUGATSUNE / LAMP® (Giappone)
