Descrizione

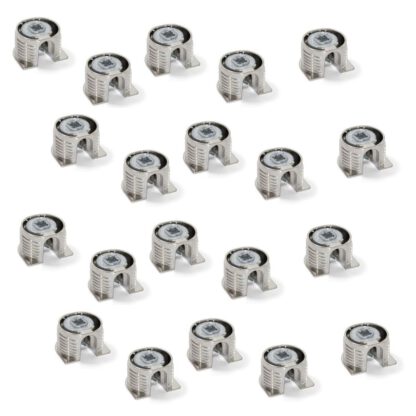

20 pezzi di collegamento eccentrico stabile con flangia e camicia esterna a camme per lamiera di spessore 16 mm (5/8″), in zinco pressofuso massiccio, superficie: nichelato, 8470907
Applicazione:
Robusto connettore eccentrico per il collegamento di mobili e molto altro.
Il pratico connettore eccentrico 8470907 è un raccordo di collegamento robusto e di alta qualità per la costruzione di mobili e consente un fissaggio quasi invisibile ma altamente stabile dei ripiani nei mobili a telaio.
Viene utilizzato per il collegamento fisso e invisibile di parti della carcassa ed è particolarmente adatto per scaffali, armadi e mobili modulari.

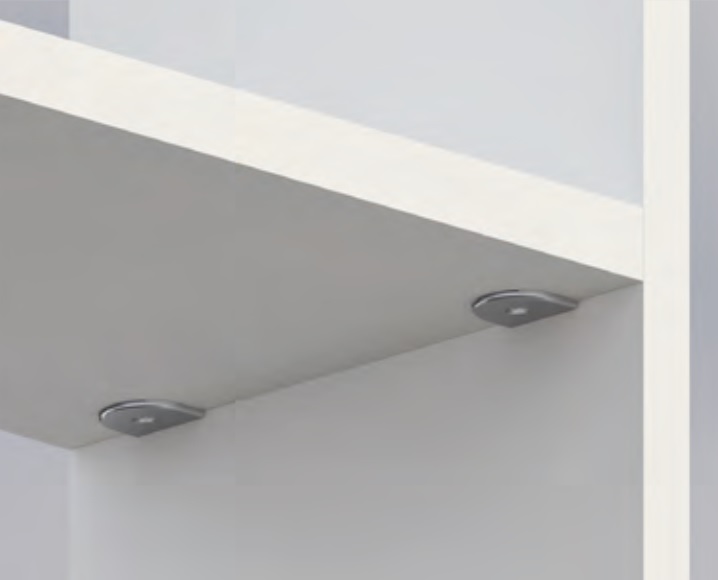

La copertura dei bordi a vista consente un look elegante con giunti a vista, come mostrato nella foto dell’applicazione.
Il 8470907 di collegamento eccentrico viene inserito, ad esempio, nella parte inferiore di uno scaffale e collegato a un perno eccentrico nella parete laterale.
Semplicemente indossandolo e serrandolo, si crea un collegamento aderente e ad accoppiamento forzato, che allo stesso tempo protegge il pavimento dal sollevamento.
Ruotando l’eccentrico si stringe saldamente il perno e si stabilizza la connessione.
Adatto per i perni eccentrici 8057205, 8905205, 8905305, 8084001 e 8083901.
Applicazione tipica: Inserimento in scaffali o pareti divisorie con foro ⌀20 mm (25/32″), profondità 12,5 mm (31/64″), in combinazione con perni eccentrici abbinati.
Ideale per mobili per la casa e l’ufficio con imballo piatto e montaggio rapido.
I collegamenti eccentrici di alta qualità 8470907 sono ideali, tra l’altro, per:
- Mobili in carcassa
- Scaffali
- Finitura interna
- Allestimento di negozi
- Esposizione
- Collegamento mobili
Materiale:
- I collegamenti eccentrici 8470907 sono realizzati in zinco pressofuso solido
- Gli accessori industriali e per mobili in zama offrono un aspetto e una sensazione di alta qualità, durevoli e preziosi
- Grazie alla loro elevata stabilità e resistenza alla corrosione, rimangono affidabili e privi di ruggine anche con l’uso quotidiano
- Inoltre, sono spesso meno costosi dei raccordi in ottone massiccio o acciaio inossidabile senza compromettere la qualità
Superficie:
- Nichelato
- Le superfici nichelate sono caratterizzate da un’elevata resistenza alla corrosione e durata, che le rendono ideali per l’uso in ambienti umidi come cucine e bagni
- Offrono un look elegante e lucido che sembra moderno e senza tempo allo stesso tempo
- Sono anche facili da pulire, in quanto rendono meno visibili lo sporco e le impronte digitali e sono facili da pulire

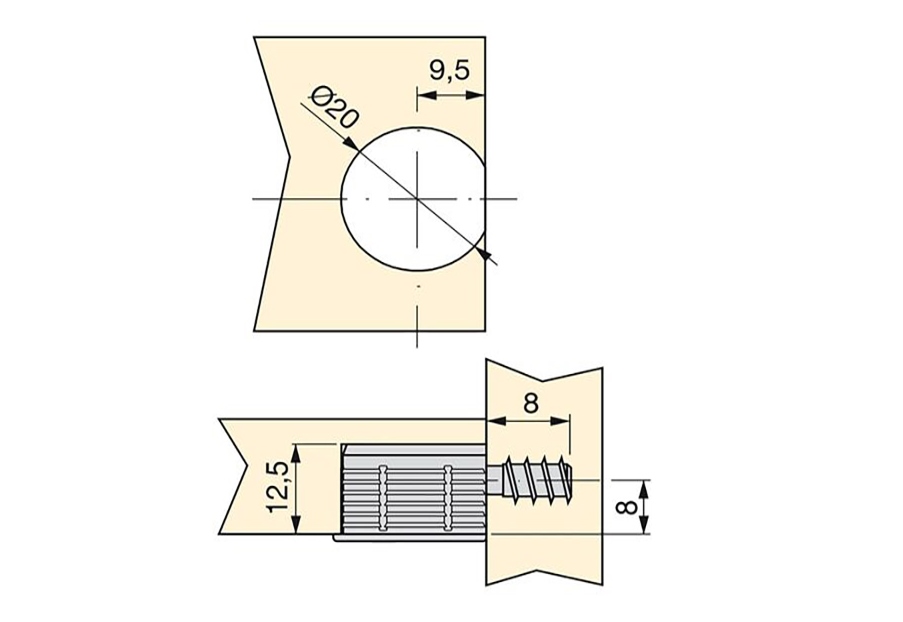

Montaggio:
- Un foro da ⌀20 mm (25/32″) viene praticato a 12,5 mm (31/64″) di profondità nel ripiano; Il centro del foro si trova a 9,5 mm (3/8″) dal bordo d’attacco
- La vite speciale è avvitata a 8 mm (5/16″) di profondità nella parte laterale o centrale
- Il ripiano viene quindi posizionato sopra in modo che l’alloggiamento aderisca perfettamente alla testa della vite
- Serrando la vite di serraggio nell’alloggiamento, il pavimento viene serrato in modo da forzare e allo stesso tempo assicurato contro il sollevamento (per ulteriori dettagli, vedere il disegno di montaggio)
Proprietà:
- Peso: 11,4 g
- Dimensioni: 16 mm (5/8″)
- Facile da installare, pratico, stabile
- Appositamente progettato per piastre da 16 mm (5/8″)
- Installazione rapida e sicura grazie all’ancoraggio ad artiglio
- Otticamente pulito grazie alla flangia integrata
- Foro della tazza: ⌀20 mm (25/32″)
- Profondità di foratura: 12,5 mm (31/64″)
- Distanza di montaggio dal bordo (foro centrale): 9,5 mm (3/8″)
- Fissaggio: Con fodero ad artiglio – non sono necessarie colla o fissaggi aggiuntivi
- nichelato
- Zama (pressofusione di zinco)
- alta qualità del marchio UMAXO®

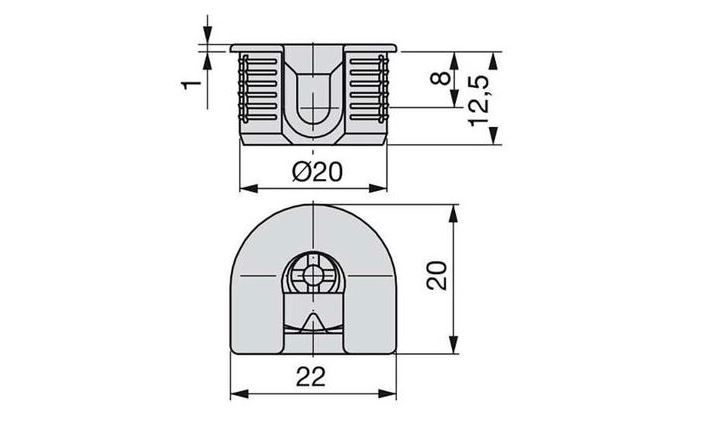

Per maggiori dimensioni e dettagli, vedere il disegno tecnico.
Le dimensioni:
- Diametro esterno dell’alloggiamento: ⌀20 mm (25/32″)
- Larghezza della cassa (bordo inferiore): 22 mm (55/64″) x 20 mm (25/32″)
- Spessore della flangia sopra la superficie della piastra: 1 mm (3/64″)
Incluso nella consegna:

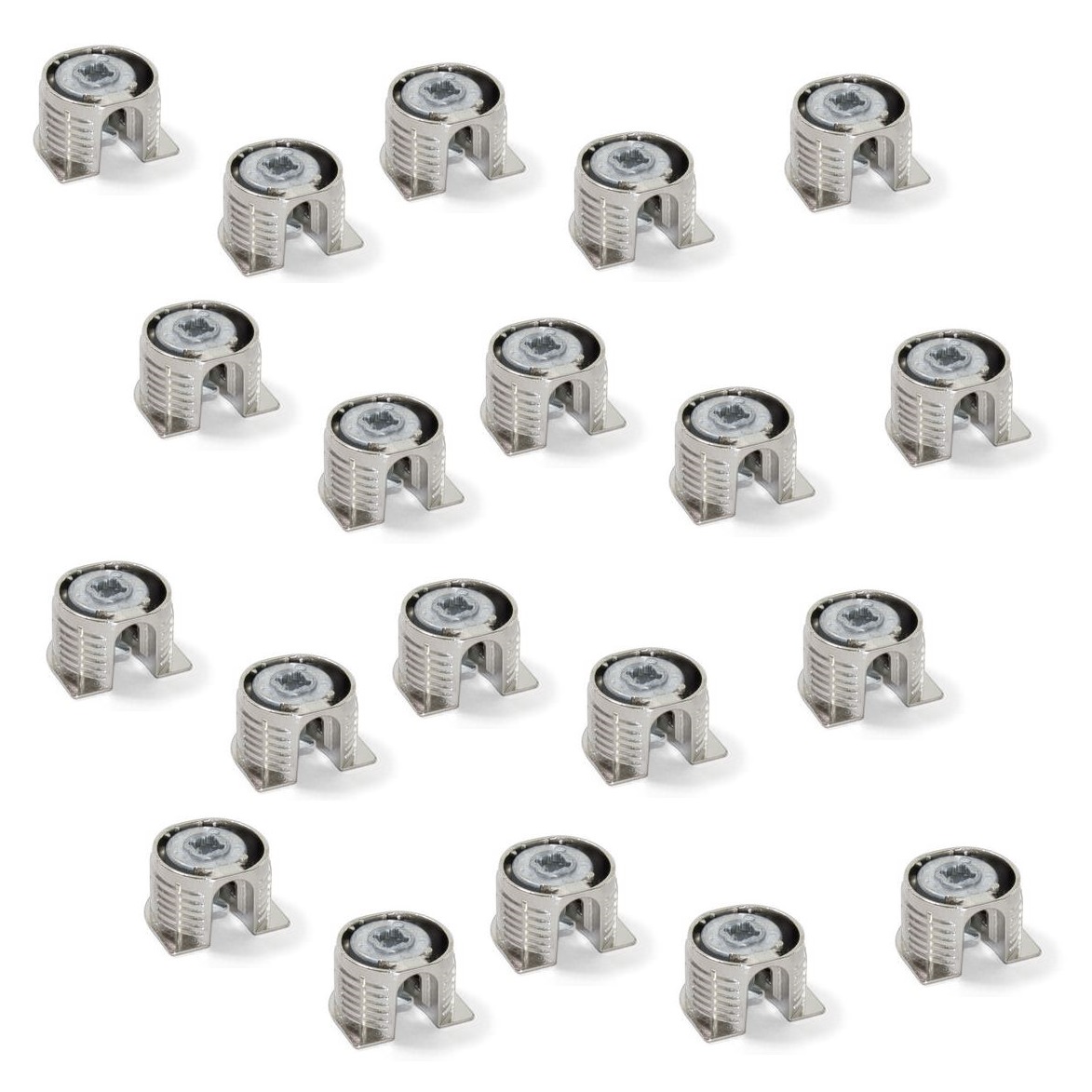

- 20 pezzi di 8470907 di collegamento eccentrico in zinco pressofuso solido, nichelato
- I perni eccentrici non sono inclusi e devono essere ordinati separatamente
Numero di riferimento del produttore:
- ID articolo: 8470907
- Numero EAN: 8432393122304
Produttore: EMUCA
