Descrizione

Attacco a aletta di alta qualità, realizzato in metallo e plastica robusta (metallo e plastica), superficie: grigia, 1010321, capacità di carico: 4 kg (9 lbs)

Applicazione:

Robusto portabraccia per le alette dei mobili, delle alette dei mobili, delle lingue per la segretaria, per le barre e molto altro.

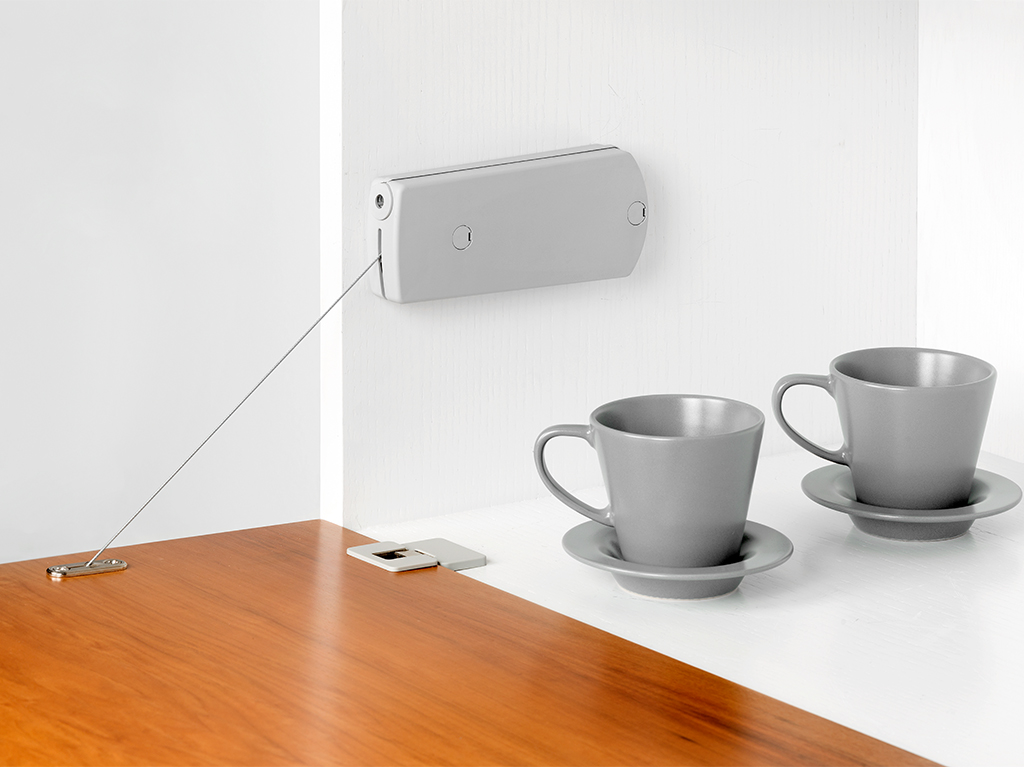

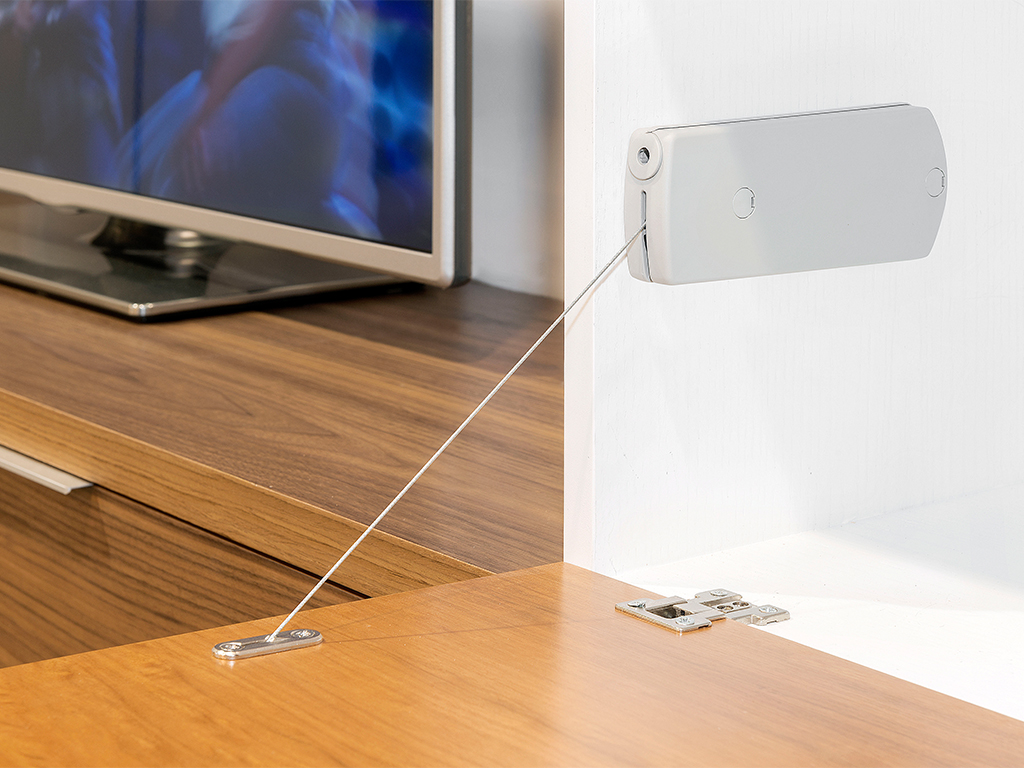

Il 1010321 di attacco per le alette (Microwinch) è un supporto compatto per le alette che si aprono verso il basso e funziona con un cavo d’acciaio robusto.

Quando viene aperto, il meccanismo rallenta il movimento verso il basso dello aletta e quindi impedisce che cada in modo incontrollabile.

La posizione finale dello alletta aperta può essere regolata in modo che il percorso di apertura possa essere adattato al mobile e all’uso.



La versione con forza frenante da 4 kg (9 lbs) è pensata per altezze tra 210 e 480 mm (8-17/64″ – 18-57/64″); la combinazione consentita di altezza del tampon, peso del flap e numero di meccanismi viene determinata in base alla tabella di selezione.

Poiché il portafoglio della corda può 1010321 essere montato orizzontalmente o verticalmente, così come a destra o sinistra, può essere usato in modo flessibile anche in telai di mobili più piatti.

La combinazione di acciaio e plastica garantisce una costruzione compatta e robusta e rende l’accessorio particolarmente adatto per mobili per casa, uffici e mobili.

I supporti per le alette di corda di alta qualità 1010321 sono ideali, tra le altre cose:

• Mobili per la casa
• Mobili per ufficio
• Armadietti da parete
• Madie
• Alette per mobili
• Alette dei mobili
• Flap della segretaria
• Flap del bilanciere

Materiale:

• I portafogli per 1010321 corde sono realizzati in metallo e plastica robusta (metallo e plastica)
• Corda d’acciaio
• La combinazione di metallo e plastica offre un equilibrio ottimale tra resistenza e flessibilità, rendendo i raccordi robusti e adattabili allo stesso tempo
• Inoltre, questa combinazione di materiali consente di migliorare l’estetica e la funzionalità, in quanto offre stabilità e una varietà di opzioni di design

Superficie:

• Grigio
• Il grigio offre una base versatile ed elegante che si combina bene con altri colori e materiali, creando un’atmosfera calma e senza tempo sia negli spazi moderni che classici
• Inoltre, il grigio ha la capacità di mettere in risalto gli accenti in una stanza senza essere dominante, rendendolo ideale per creare interni armoniosi ed equilibrati

Montaggio:

• L’innestazione avviene utilizzando le sei viti incluse nell’ambito di consegna (viti euro)
• Il supporto dello aletta della fune 1010321 ha 2 fori di montaggio con ⌀6,5 mm a una distanza di 110 mm; il collegamento separato dello aletta ha anche due punti di attacco
• Innanzitutto, il numero di meccanismi che corrispondono all’altezza del flap e al peso del flap deve essere determinato sulla base della tabella di selezione
• Successivamente, i punti di fissaggio sul lato della carcassa vengono segnati in base alla posizione di installazione orizzontale o verticale desiderata e pre-forati per il meccanismo con ⌀5 mm x 12 mm
• Nel caso di una chiave a base o a base di legno, sono realizzati due fori di ⌀5 mm (13/64″) x 13 mm e il foro centrale di ⌀10 mm x 11 mm per la connessione a aletta
• Il portaaletta e la connessione del tirino vengono poi montati con le viti di fissaggio fornite

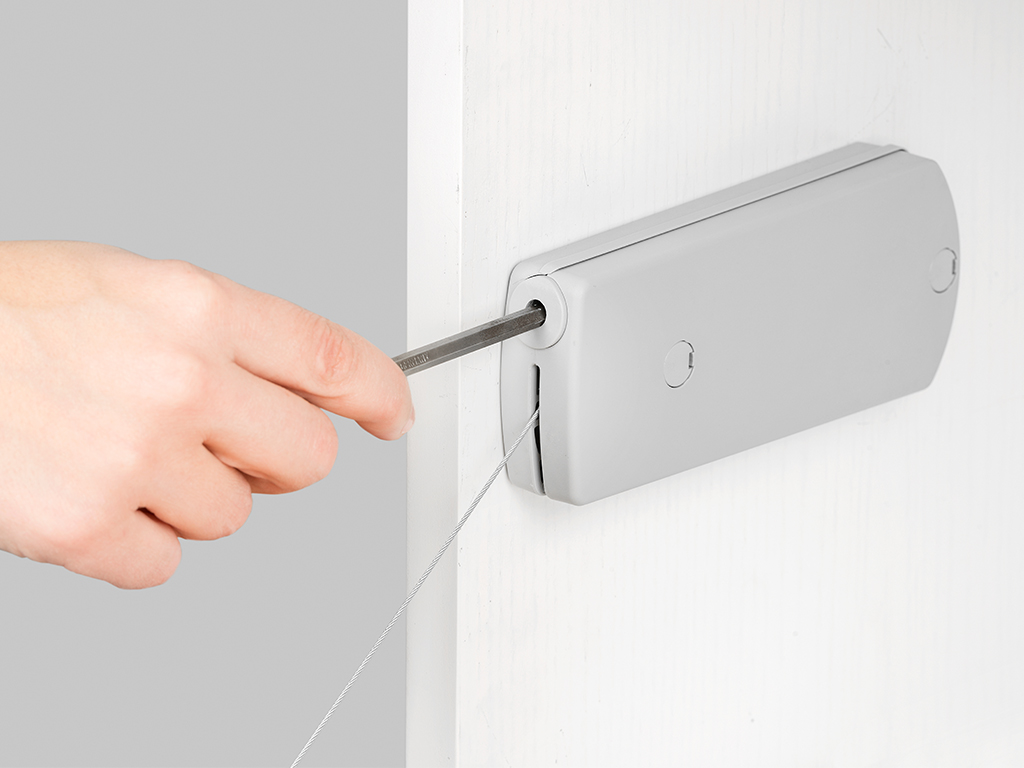

• Successivamente il cavo d’acciaio viene collegato alla connessione dello aletta e controllato per il corretto funzionamento. Infine, la posizione dell’apertura terminale viene regolata, per cui il flap deve essere sollevato durante la regolazione (per ulteriori dettagli, vedi disegno di assemblaggio)



Proprietà:

• Peso: 300 g
• Capacità di carico (capacità di carico): 4 kg (9 lbs)
• Dimensioni: 160,5 mm (6-5/16″)
• Disponibile in 4 versioni: 4 kg, 6 kg, 10 kg, 14 kg
• Facile installazione, stabile
• Movimento smorzato verso il basso della patta dei mobili
• Posizione regolabile dell’apertura
• Con cavo d’acciaio
• Può essere usato sia a destra che a sinistra
• Può essere montato orizzontalmente e verticalmente
• Per altezze di aletta da 210 a 480 mm (8-17/64″ – 18-57/64″)
• Per spessori di pannelli da 16 a 22 mm (5/8″ – 55/64″)
• Progettazione compatta
• Adatto per carcasse di mobili piatte
• Uso con cerniere per mobili
• Uno o due meccanismi, a seconda del peso del lembo e dell’altezza del palo
• Grigio
• robusto
• Alta qualità del marchio UMAXO®

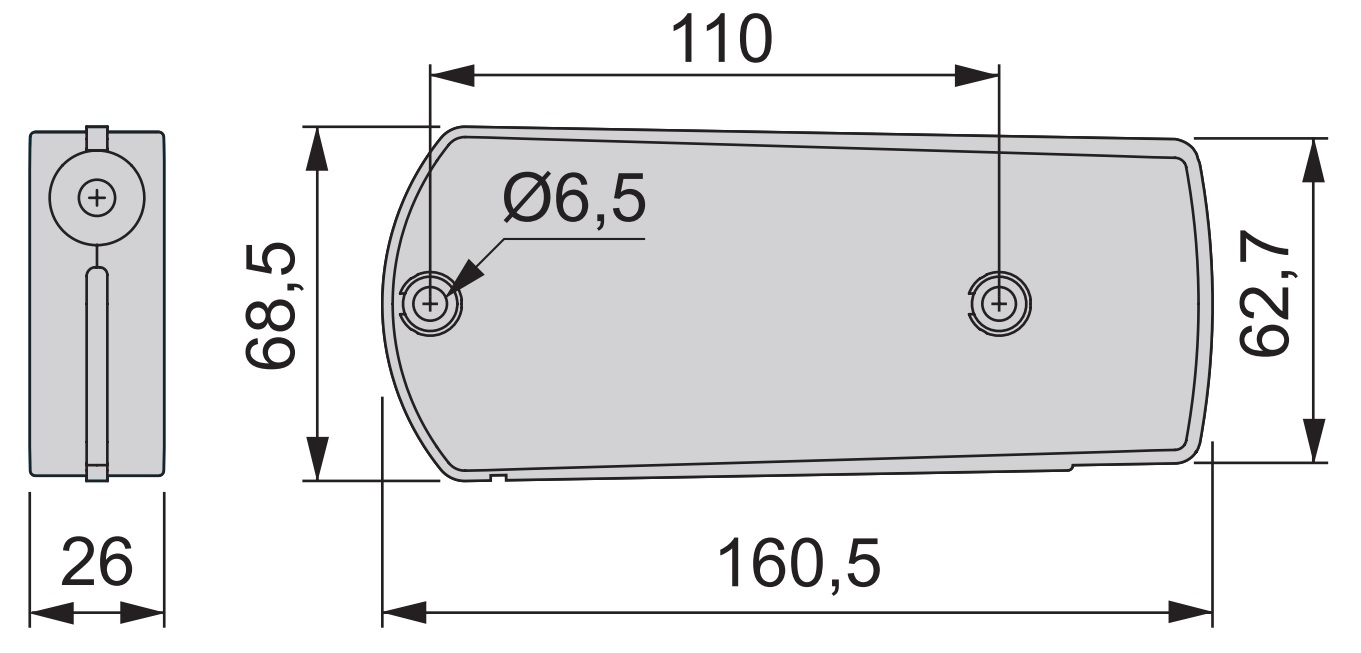

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.

Le dimensioni:

• Lunghezza: 160,5 mm (6-5/16″)
• Altezza massima: 68,5 mm (2-45/64″)
• Altezza della cassa all’estremità più stretta: 62,7 mm (2-15/32″)
• Profondità: 26 mm (1-1/32″)
• Distanza tra i fori di montaggio: 110 mm (4-21/64″)
• Fori di montaggio sul meccanismo: ⌀6,5 mm (1/4″)

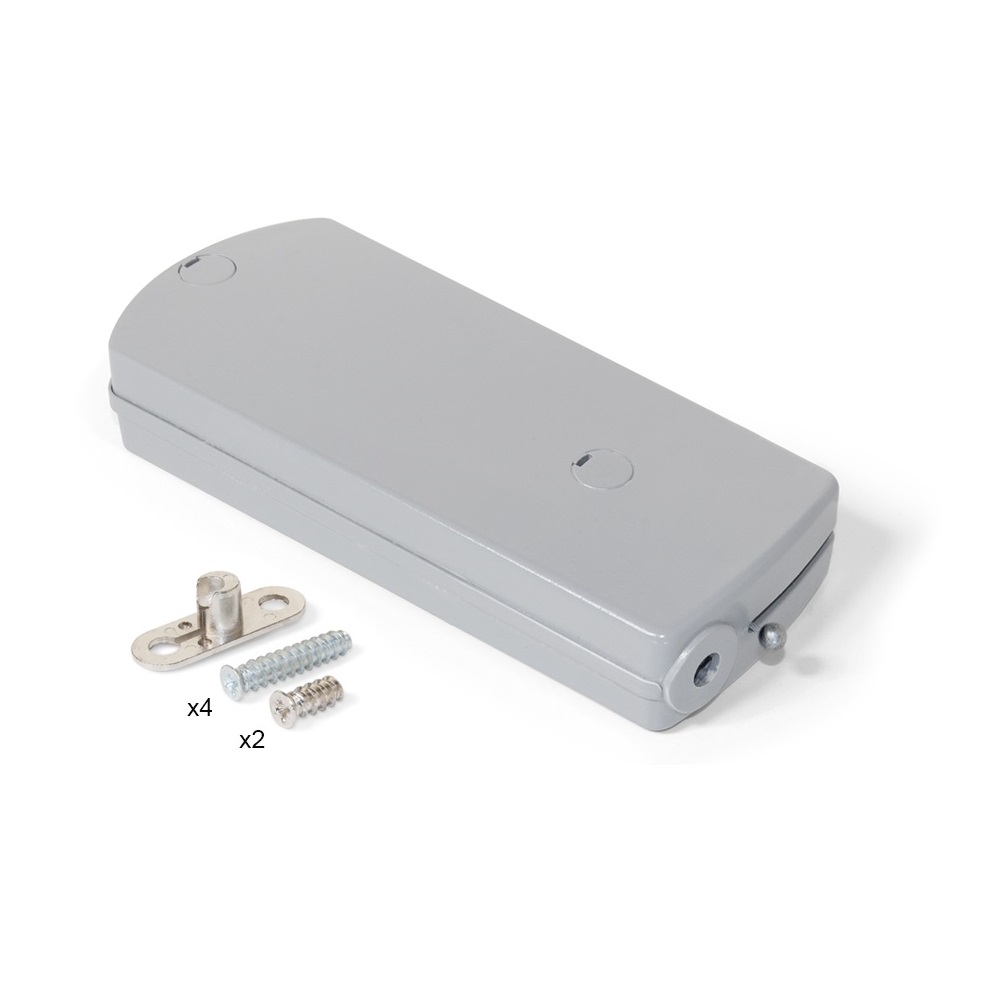

Incluso nella consegna:

• 1 set di portaalette 1010321 fatte di metallo e plastica robusta, grigia
• 6 pezzi di viti euro

Informazioni aggiuntive:

• Scarica le istruzioni di montaggio

Numeri di riferimento del produttore:

• ID articolo: 1010321
• Numero GTIN (EAN, UPC): 8432393100647

Produttore: EMUCA
