Descrizione
Raccordo a ribalta girevole Kinvaro S-35 con supporto di apertura e smorzamento di chiusura regolabile, con tappi di copertura grigi, del produttore GRASS (Hetal). Set completo
Proprietà :
- Permette l’uso di profili di cornici, ripiani a galleria e luci superiori
- L’aletta è tenuta saldamente in qualsiasi posizione a partire da un angolo di apertura di 45°.
- Movimento particolarmente facile
- La forza della molla è regolabile
- Smorzamento di chiusura regolabile integrato
- Per flap di peso da 1,5 a 17,5 kg
- Per alette con larghezze: 450-1200 mm e altezze: 420-750 mm
- Incl. Sagoma di carta per un facile montaggio
- Ampia gamma di applicazioni per un’ampia varietà di materiali per flap
- Viti Euro e perni di posizionamento preassemblati per un facile montaggio del raccordo sul pannello laterale
- Montaggio anteriore a clip veloce e senza attrezzi
Possibilità di regolazione tridimensionale del lembo mediante regolazione diretta:
- Regolazione dell’altezza: ±1,5 mm
- Regolazione laterale: ±1,5 mm
- Regolazione dell’inclinazione: ±1,5 mm

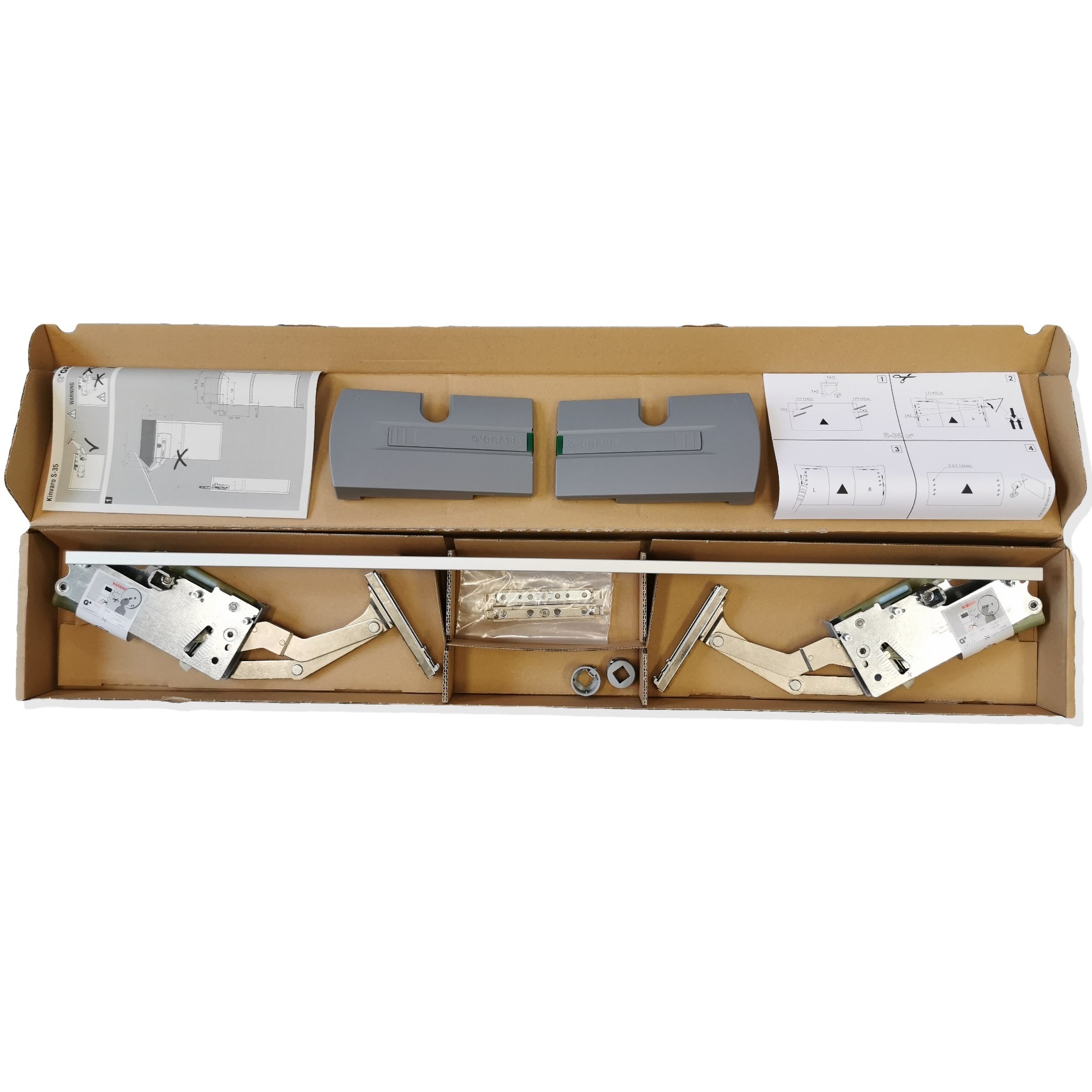

Incluso nella fornitura:
- 2 pezzi di raccordo (1 x destro e 1 x sinistro)
- 2 pezzi di tappi di copertura (1 x destro e 1 x sinistro)
- 1 pezzo di traversa 1090 mm per il taglio a misura
- 2 pezzi di maniche scorrevoli
- 2 pezzi di piastre di montaggio
- 1 pezzo di dima di foratura in carta
- 1 pezzo Istruzioni di montaggio
Si prega di selezionare l’accumulatore di forza corretto utilizzando la tabella!
Quando si considera il peso, si prega di prendere in considerazione anche il peso della maniglia del mobile!
Saremo lieti di aiutarvi nella vostra scelta.
Prodotto da GRASS in Germania.
Scarica le istruzioni di regolazione per il montaggio delle alette GRASS Kinvaro S-35!
Guarda i video d’installazione per il montaggio delle alette GRASS Kinvaro S-35!
Scarica la brochure informativa GRASS Kinvaro raccordi a lamelle!
Scarica il catalogo prodotti GRASS Kinvaro raccordi a ribalta!
Scarica i dati CAD per il raccordo a lamelle GRASS Kinvaro S-35!
Produttore:
GRASS GmbH
