Descrizione

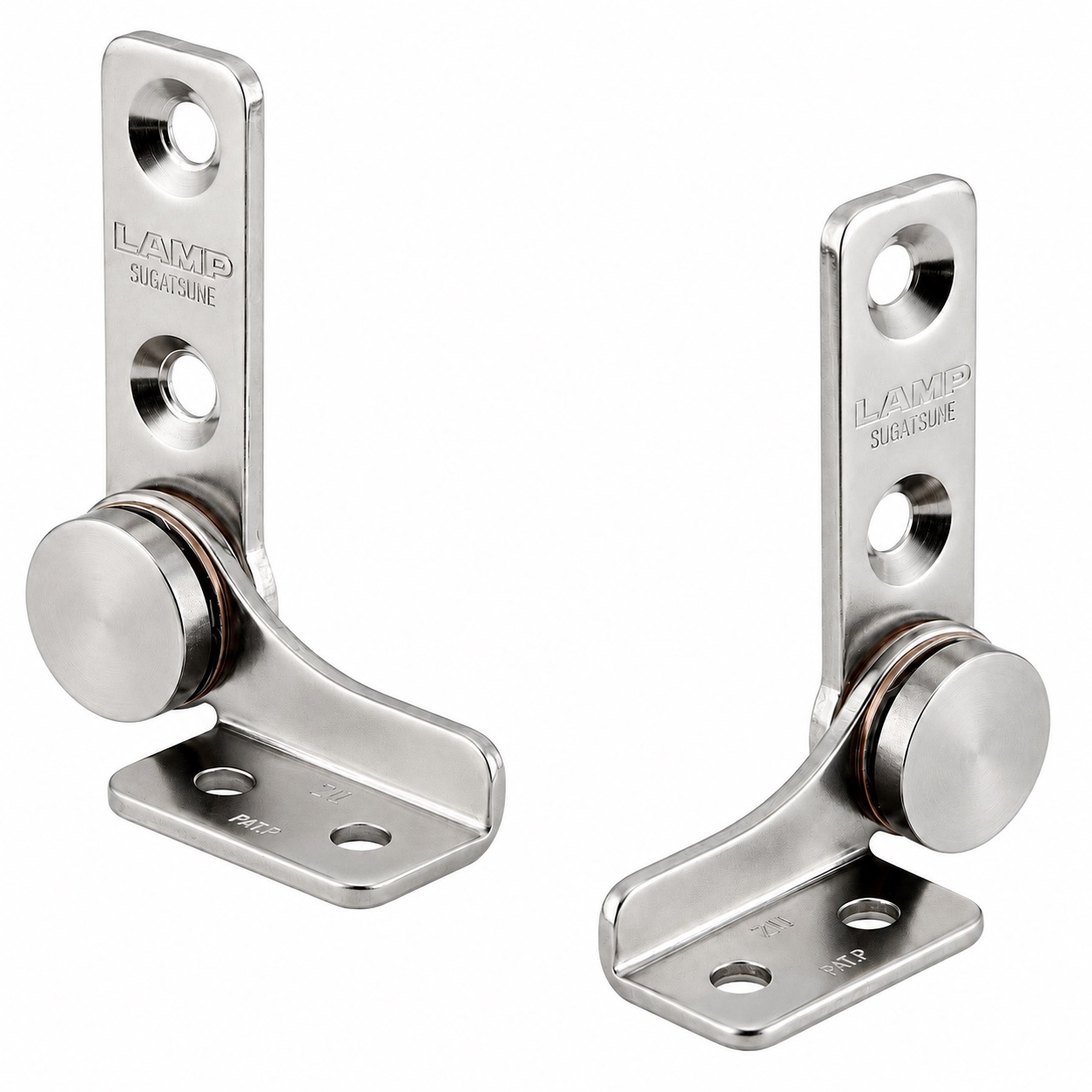

Set di 2 cerniere a attrito di alta qualità (sinistra + destra), coppia: 4 N·m, realizzate in acciaio inox di alta qualità SUS430 (1.4016 o X6Cr17), superficie: lucidata lucida, HG-TB20 (HG-TB20L e HG-TB20R)

Applicazione:

2 cerniere ad attrito di alta qualità per coperchi di dispositivi, alette per mobili, alloggiamenti per monitor e molto altro.



Il set di cernere di coppia HG-TB20 è composto da una cerniera sinistra (HG-TB20L) e una destra (HG-TB20R) per una guida simmetrica montata orizzontalmente per le alette.

Ogni cerniera genera una coppia costante di 2 N·m, permettendo al flap di essere posizionato continuamente nell’intervallo di carico appropriato.

Insieme, entrambe le cerniere forniscono una coppia totale nominale di 4 N·m e distribuiscono il carico in modo uniforme su entrambi i lati.



La funzione free-stop mantiene il coperchio, i display o le alette del dispositivo nella posizione desiderata senza ulteriore detenzione.

Il design a immagine speculare sinistra-destra garantisce un’installazione pulita e un movimento stabile e controllato in entrambe le direzioni di rotazione.

La robusta struttura in acciaio inox SUS430 è particolarmente adatta per elettrodomestici, mobili e installazioni tecniche.



Le cerniere a attrito HG-TB20 di alta qualità sono ideali, tra le altre cose:

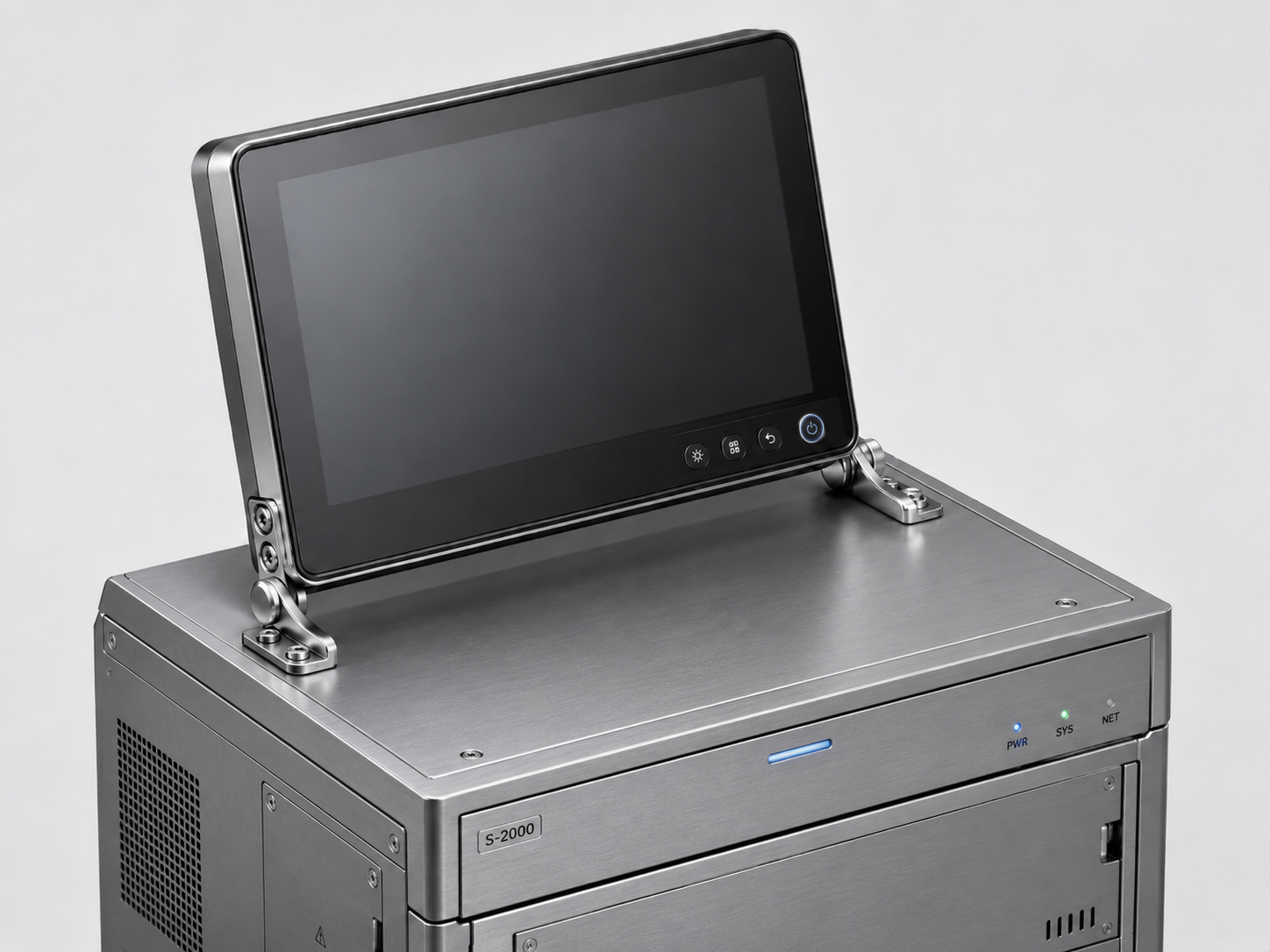

• Supporti LCD
• Telecamere di sorveglianza
• Pannelli di controllo
• Coperchi macchine
• Unità di visualizzazione
• Console
• Alloggiamenti tecnici
• Coperchio del dispositivo
• Alette per mobili
• Contenitori per monitor

Materiale:

• Le cerniere a attrito HG-TB20 sono realizzate in acciaio inossidabile SUS430 di alta qualità (1.4016 o X6Cr17)
• L’acciaio inossidabile SUS430 (1.4016) offre una solida resistenza alla corrosione per interni asciutti o moderatamente umidi, rendendolo particolarmente adatto per mobili e ferramenta industriale senza esposizione al cloruro
• È ferromagnetico e quindi ideale per chiusure magnetiche, meccanismi di bloccaggio e contropiastre

Superficie:

• Lucido lucido
• Superfici lucide e lucide lucide su accessori e componenti dei mobili migliorano l’estetica e conferiscono loro un aspetto elegante e di alta qualità
• Inoltre, la superficie liscia facilita la pulizia e garantisce una minore adesione di sporco e sporco

Montaggio:

• Innanzitutto, le posizioni di fissaggio sul lembo e sul corpo o sulla carcassa del dispositivo devono essere segnate e pre-forate utilizzando il disegno dimensionale tecnico
• L’HG-TB20L è montata sul lato sinistro e l’HG-TB20R sul lato destro
• Entrambi gli assi delle cerniere devono essere esattamente alla stessa altezza, allineati orizzontalmente e allineati tra loro
• Per il margine di allineamento richiesto, i fori di montaggio devono essere realizzati leggermente eccessivi secondo le specifiche del produttore con una tolleranza di C0,5
• Le gambe verticali sono fissate saldamente con viti svasate M5 e le gambe orizzontali con vite a testa panoramica o testata cilindrica M5
• Il lembo deve quindi essere azionato su tutta la gamma di movimento e deve essere controllato il posizionamento sicuro nelle diverse posizioni di apertura

Proprietà:

• Coppia: 4 N·m
• Peso: 64 g
• Dimensioni: 52,5 mm (2-1/16″)
• Disponibile in quattro diversi livelli di coppia: 1,4 N·m (HG-TB7), 4 N·m (HG-TB20), 6 N·m (HG-TB30) e 9 N·m (HG-TB45)
• Facile installazione, stabile
• Set di una cerniera di coppia sinistra e una destra
• HG-TB20L per il lato sinistro
• HG-TB20R per il lato destro
• Coppia costante in entrambe le direzioni di movimento
• Funzione di occlusiva libera senza passo
• Angolo di apertura fino a 360°
• Per il montaggio orizzontale
• Materiale principale: Acciaio inox SUS430
• Temperatura di esercizio da 0 °C a 40 °C
• Testato internamente con 20.000 cicli di apertura e chiusura
• Progetto a immagine speculare sinistra-destra
• Adatto per applicazioni tecniche e industriali
• Spessore del materiale: 2,5 mm (3/32″)
• Lucido lucido
• Resistente alle intemperie, alla ruggine o alla corrosione
• Alta qualità del marchio Sugatsune / LAMP®

Per maggiori dimensioni e dettagli , vedere il disegno tecnico.

Le dimensioni:

• Le misure si applicano alle cerniere sinistra e destra; Le due versioni sono immagini speculari
• Altezza della cerniera di coppia: 52,5 mm (2-1/16″)
• Profondità: 42,5 mm (1-43/64″)
• Larghezza: 19 mm (3/4″)



Incluso nella consegna:

• 1 set di cerniere di coppia HG-TB20 (HG-TB20L e HG-TB20R) realizzate in acciaio inox di alta qualità SUS430, lucidate fino a una finitura lucida
• Questo articolo non include le viti di montaggio

Guarda il video del prodotto:

Numeri di riferimento del produttore:

• ID articolo: HG-TB20L e HG-TB20R (alternativamente: 170-012-414 e 170-012-413)
• Numero di articolo: HG-TB20
• Numero GTIN (EAN, UPC): 4510932004091 e 4510932004084

Produttore: Sugatsune / LAMP® (Giappone)
